ШКАФ УПРАВЛЕНИЯ ВЕНТИЛЯЦИОННОЙ УСТАНОВКОЙ ETH-1xХX.B-OPTIMUS 911RR-ДУ/С ТУ ВУ 191372867.004-2014.
EAC
Назначение.
Шкаф управления вентиляцией ETH-1xXX.B-OPTIMUS 911RR-ДУ/С относится к модульным системам управления.

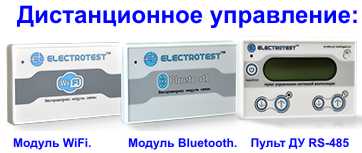

Предназначен для управления системой приточной и/или приточно-вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (до 2 контуров ККБ), рекуперацией и рециркуляцией, с возможностью управления наружными регуляторами скорости вентиляторов, с возможностью управления шкафом с ПДУ и мобильных устройств по Bluetooth и Wi-Fi.



    или

ПОДДЕРЖИВАЕМЫЕ ДАТЧИКИ

1. Рекомендованные датчики c чувствительными элементами типов:

  • PT1000
  • Ni1000
  • Ni1000 TK5000

2. NTC-термисторы REGIN серии TG (не рекомендуется):

  • канальные TG-K
  • обратной воды TG-A
  • комнатные TG-R

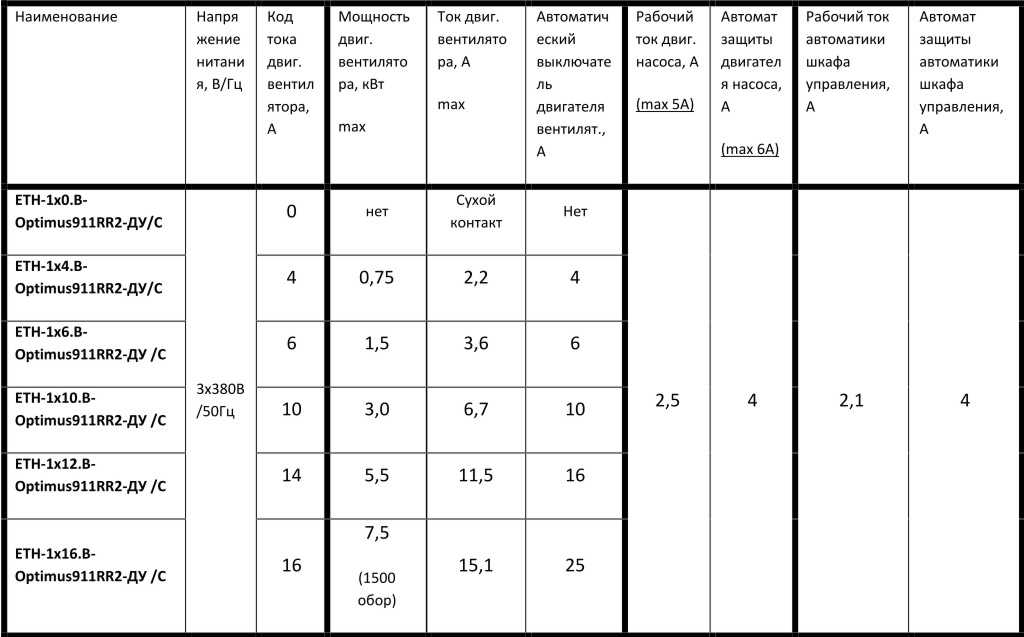

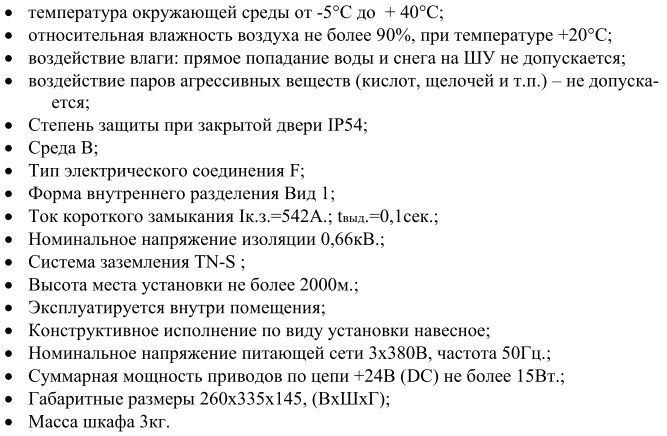

Технические характеристики.

Управляет.
  • Заслонкой наружного воздуха с возвратной пружиной — с двухпозиционным приводом ~220В или +24В, в том числе с предварительным подогревом до 1,1 кВт (1х220В);
  • Приточным (и вытяжным) вентиляторами общей мощностью до 7,5 кВт (3х380В) или до 3 шт. до 3,5 кВт (1х220В);
  • Водяным калорифером с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
  • Водяным охладителем с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
  • Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5А, или фреоновым охладителем с собственной автоматикой (до 2 контуров ККБ);
  • Пластинчатым, роторным или гликолевым рекуператором;
  • Рециркуляцией с возможностью выбора приоритета — энергосбережение или качество воздуха;
  • Регулирование температуры приточного воздуха и температуры обратной воды;
  • Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха;
  • Переключение режимов «Зима/Лето» вручную;
  • Предварительный подогрев водяного калорифера по датчику температуры наружного воздуха.



Контроль.

  • Защита питающих цепей автоматическими выключателями;
  • Программируемый автомат защиты двигателя — совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз;
  • Регулирование скорости вентилятора — плавно или ступенчато (через частотный преобразователь или автотрансформатор), со снижением в случае недостаточного подогрева;
  • Световая индикация подачи питающего напряжения и включения системы;
  • Контроль загрязнения воздушного фильтра;
  • Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;
  • Включение резервного вентилятора при аварии основного;
  • Три уровня активной защиты от замораживания по датчикам температуры;
  • Защита от замораживания по капиллярному термостату;
  • Контроль работы насоса рециркуляции с защитой по реле протока, датчику давления или термоконтакту;
  • Контроль давления фреона;
  • Световая индикация работы и аварии насоса;
  • Контроль сигнала внешней пожарной сигнализации;
  • Контроль обрыва датчиков температуры;
  • Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;

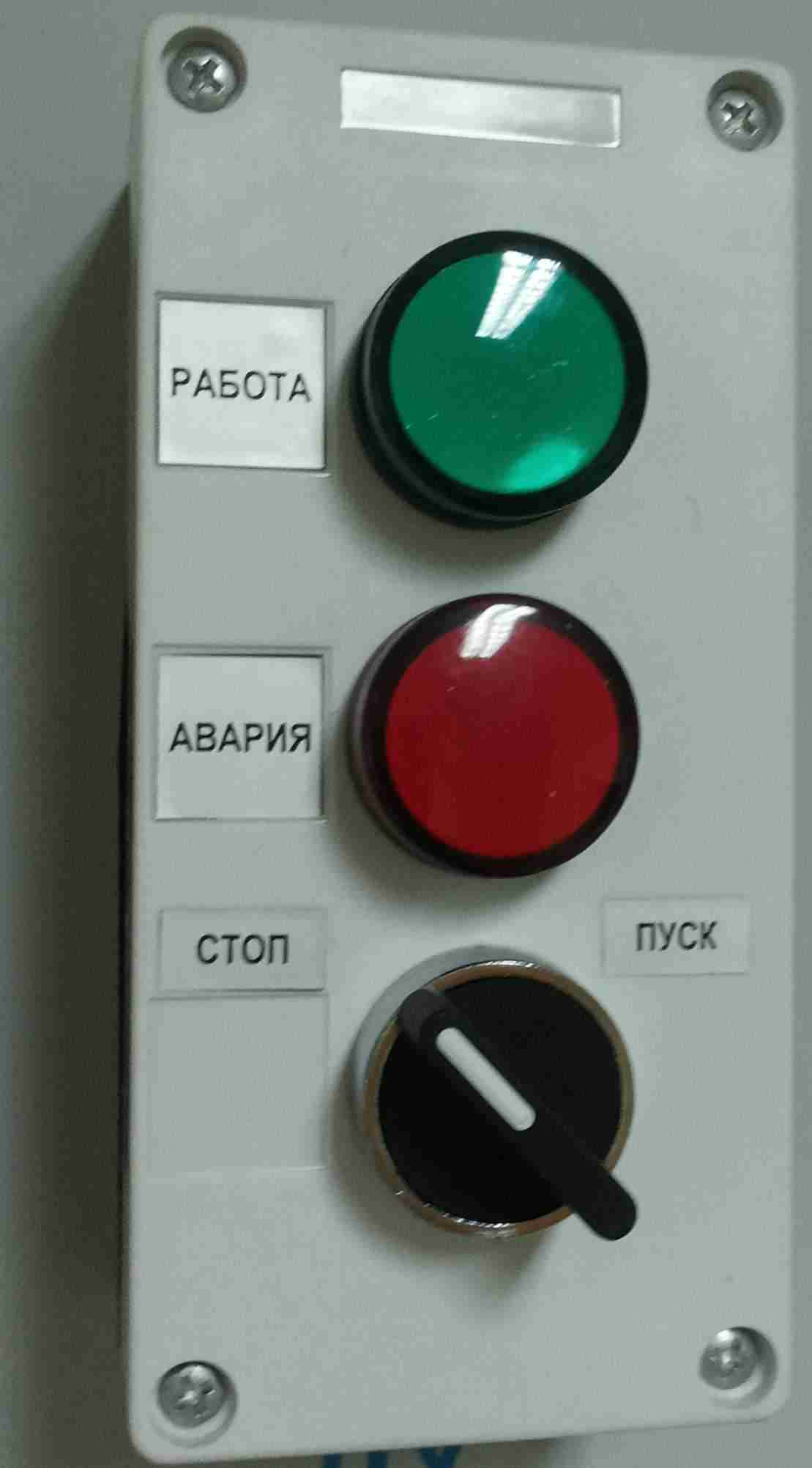

  • ДУ включением/выключением или переключением режимов «День/Ночь»;
  • Текстовые сообщения об аварийных ситуациях;
  • Защита сервисного меню паролем;
  • Энергонезависимая память;
  • Поддержка Modbus и SCADA;
  • Поддержка управления с мобильных устройств по Bluetooth или Wi-Fi;
  • Выход на внешнюю сигнализацию об аварии.

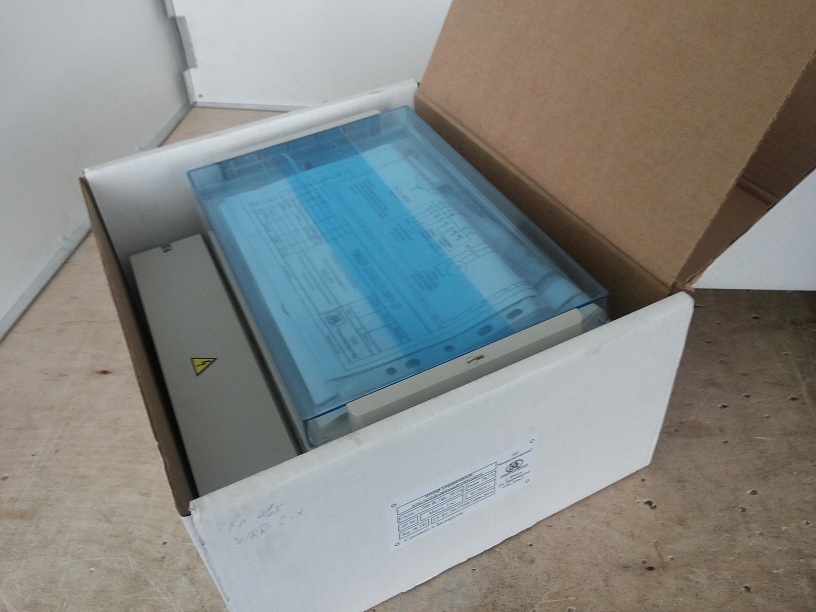

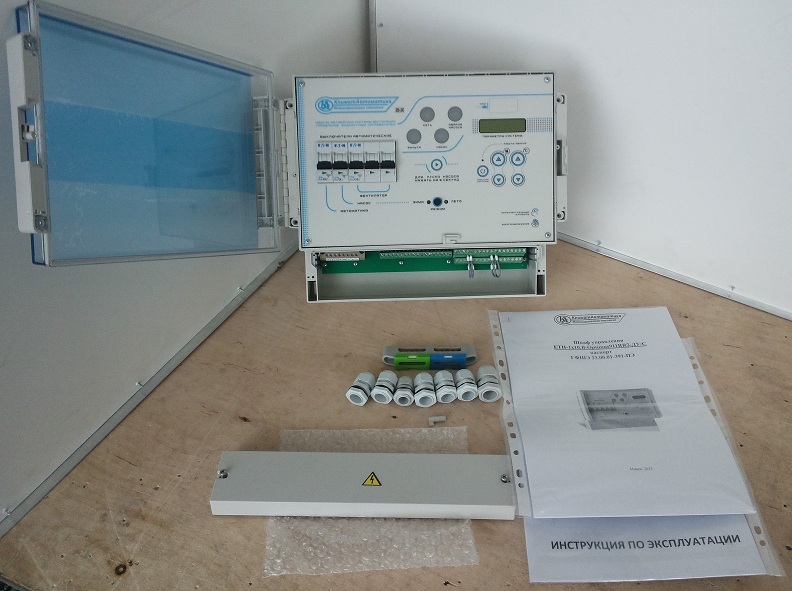

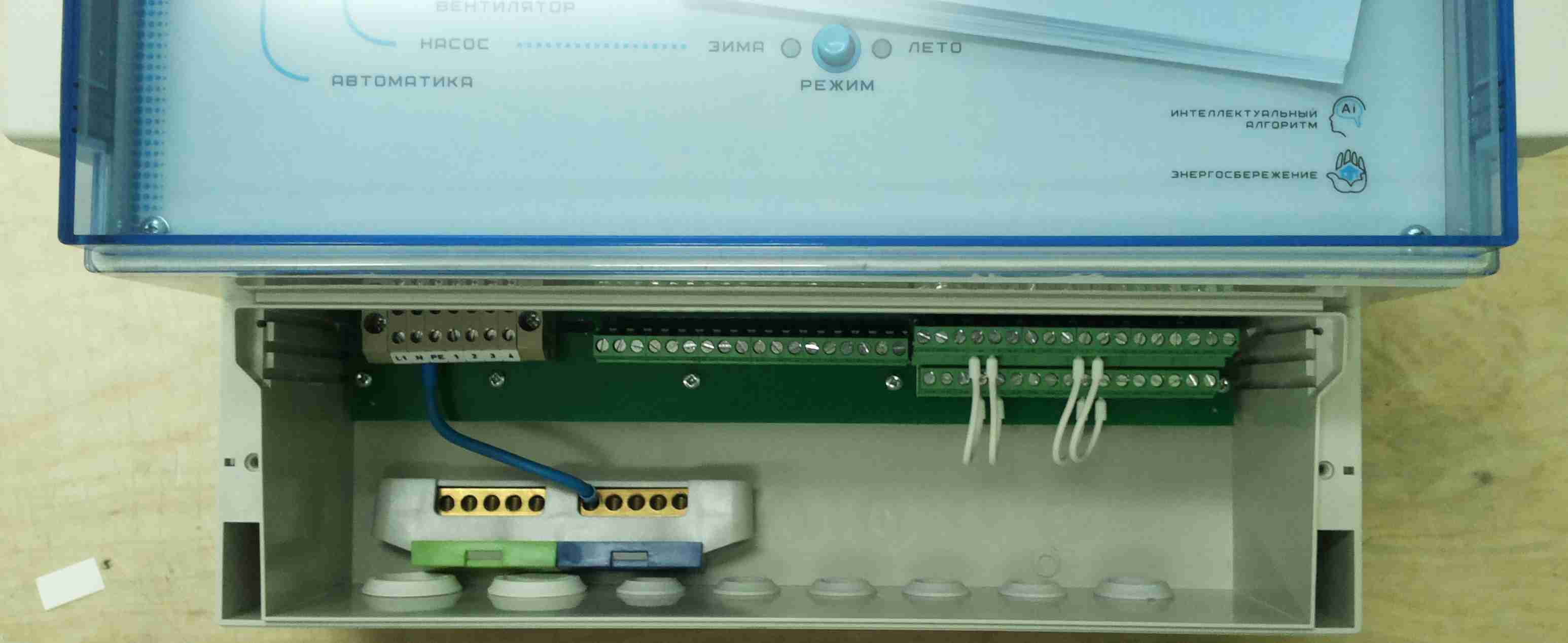

Комплект поставки.





А) ОБЩИЕ СХЕМЫ ПОДКЛЮЧЕНИЙ:

Б) ПРИМЕР ВНЕШНИХ ПОДКЛЮЧЕНИЙ АВТОМАТИКИ ДЛЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ С ЧАСТОТНЫМ РЕГУЛИРОВАНИЕМ ВЕНТИЛЯТОРОВ И ДУ:

В) ПРИМЕР ВНЕШНИХ ПОДКЛЮЧЕНИЙ АВТОМАТИКИ ДЛЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ С РЕЦИРКУЛЯЦИЕЙ, ЧАСТОТНЫМ РЕГУЛИРОВАНИЕМ ВЕНТИЛЯТОРОВ ПЕРЕДАЧЕЙ ИНФОРМАЦИИ ДЛЯ СКАДА ЧЕРЕЗ ETHERNET:

 Г) ПРИМЕР ВНЕШНИХ ПОДКЛЮЧЕНИЙ АВТОМАТИКИ ДЛЯ ПРИТОЧНОЙ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ С ЧАСТОТНО РЕГУЛИРУЕМЫМ ВЕНТИЛЯТОРОМ И ДУ:

Д) ПРИМЕР ВНЕШНИХ ПОДКЛЮЧЕНИЙ АВТОМАТИКИ ДЛЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ С ПЛАСТИНЧАТЫМ РЕКУПЕРАТОРОМ, ДИСКРЕТНЫМ БАЙПАСОМ И ДУ:

Е) ПРИМЕР ВНЕШНИХ ПОДКЛЮЧЕНИЙ АВТОМАТИКИ ДЛЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ С ГЛИКОЛЕВЫМ РЕКУПЕРАТОРОМ И ДУ:


Ж) ПРИМЕР ВНЕШНИХ ПОДКЛЮЧЕНИЙ АВТОМАТИКИ ДЛЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ С ПЛАСТИНЧАТЫМ РЕКУПЕРАТОРОМ, ПЛАВНЫМ БАЙПАСОМ И ПДУ:

Протокол Modbus RTU для СКАДА (кликните мышью и в новом окне отобразиться файл .pdf)



Просмотров: 4760 |
