ШКАФ УПРАВЛЕНИЯ 4-Х КОМПРЕССОРНОЙ ХОЛОДИЛЬНОЙ ЦЕНТРАЛЬЮ

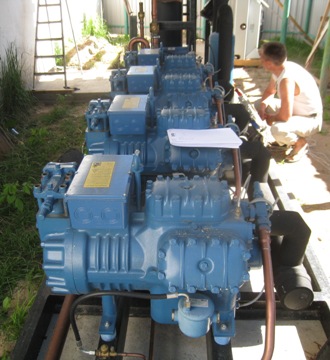

Шкаф управления EЕM4-32C25.2 предназначен для управления 4-х компрессорной холодильной централью со ступенчатой регулируемой производительностью на базе полугерметичных поршневых компрессоров .



Функции управления.

К шкуфу управления подключаются:
- 4-ре компрессора;
- нагреватель картера компрессора, 4 шт. - на каждый компрессорпо 1 шт.;;
- нагреватель картера дополнительный, 4 шт. - на каждый компрессорпо 1 шт.;;
- термостат контроля температуры компрессора, 4-шт. - на каждый компрессорпо 1 шт.;;
- устройство термисторной защиты двигателя компрессора, 4 шт. - на каждый компрессор по 1 шт.;
- электронный регулятор уровня масла, 4 шт. - на каждый компрессор по 1 шт.;

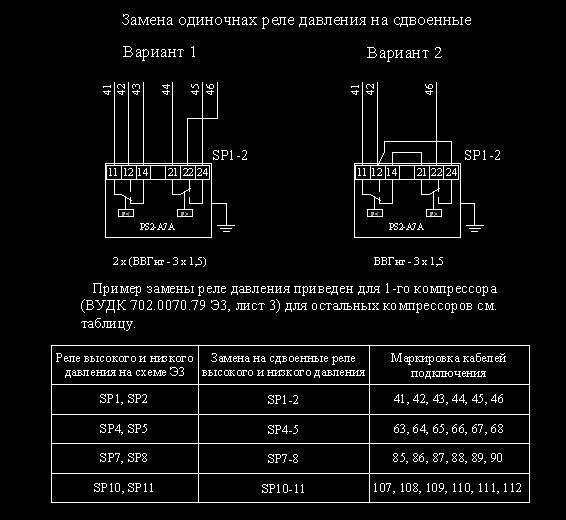

- реле давления масла , 4 шт. - на каждый компрессор по 1 шт.;
- прессостат низкого давления, 4 шт. - на каждый компрессор по 1 шт.;
- прессостат высокого давления, 4 шт. - на каждый компрессор по 1 шт.;

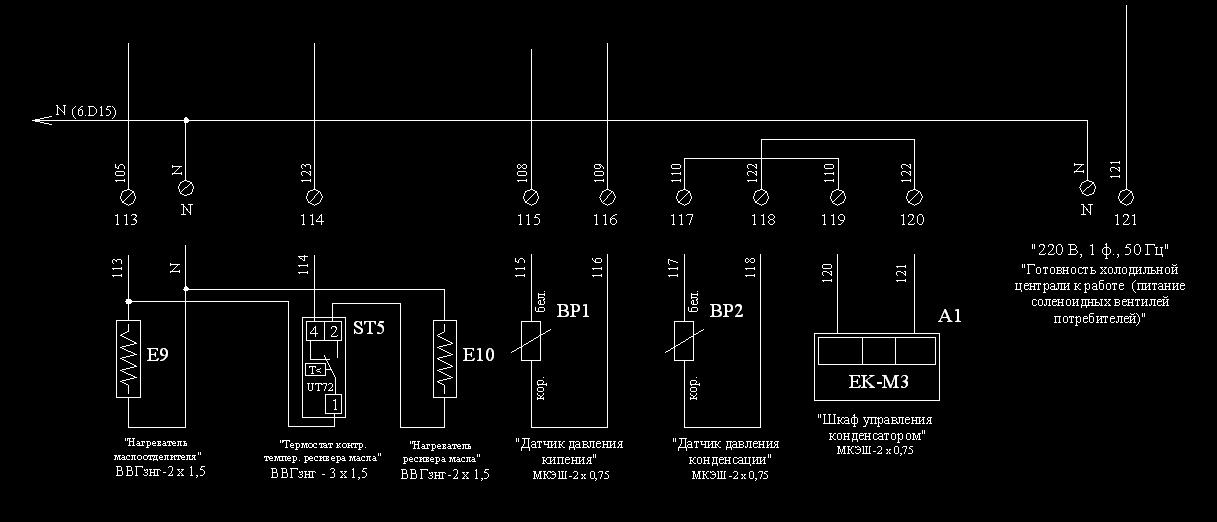

- нагреватель маслоотделителя, 1шт.;
- нагреватель ресивера масла, 1 шт.;
- термостат контроля температуры ресивера масла, 1шт.;
- датчик давления кипения;
- датчик давления конденсации.

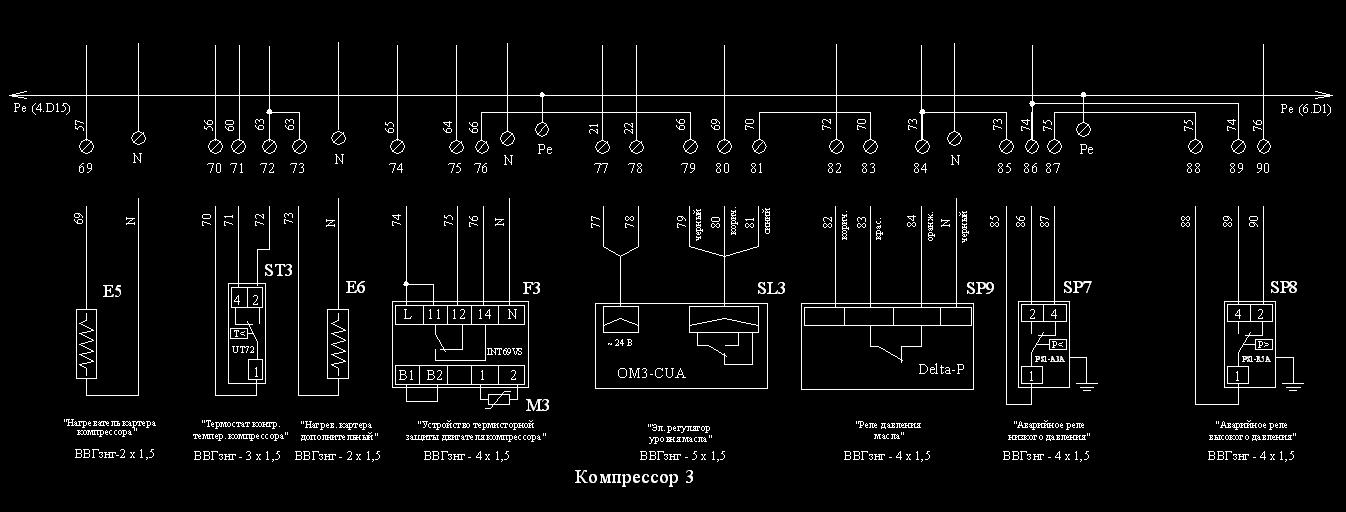

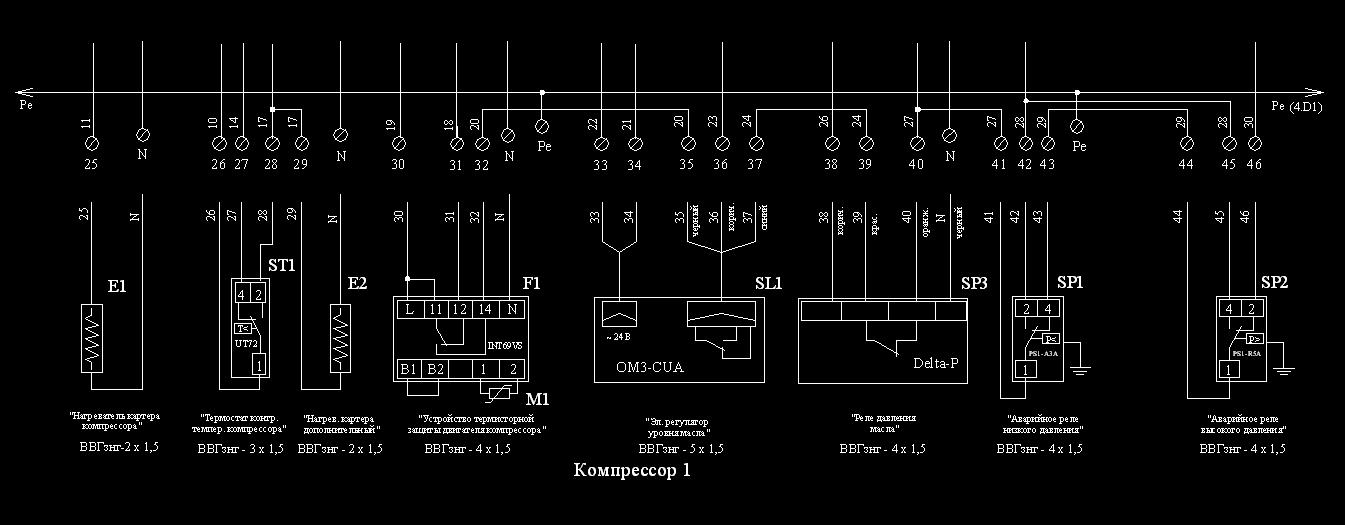

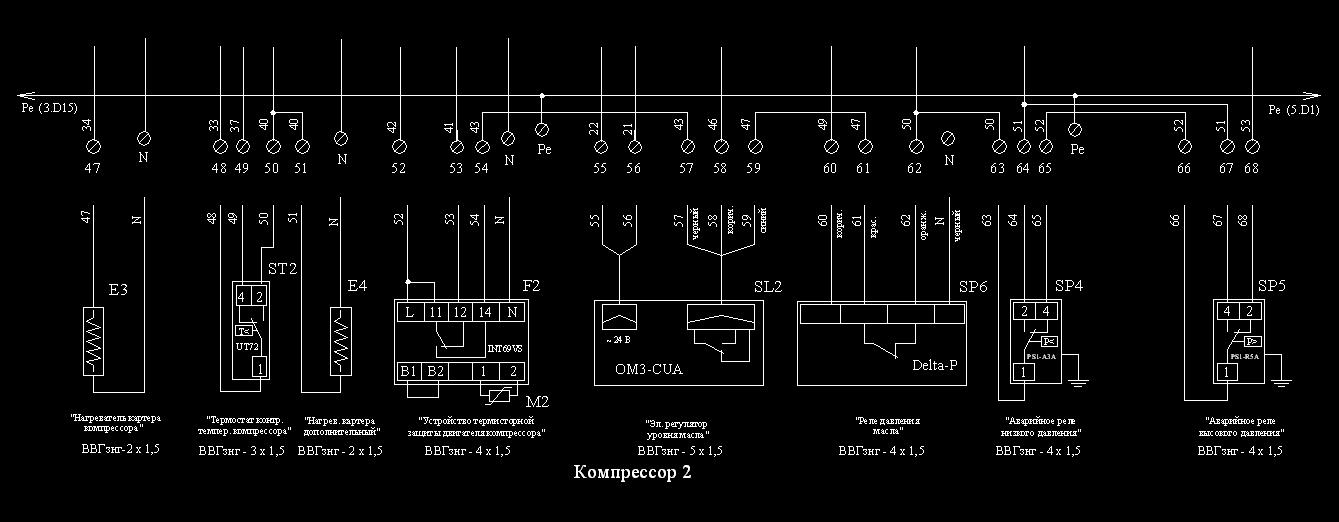

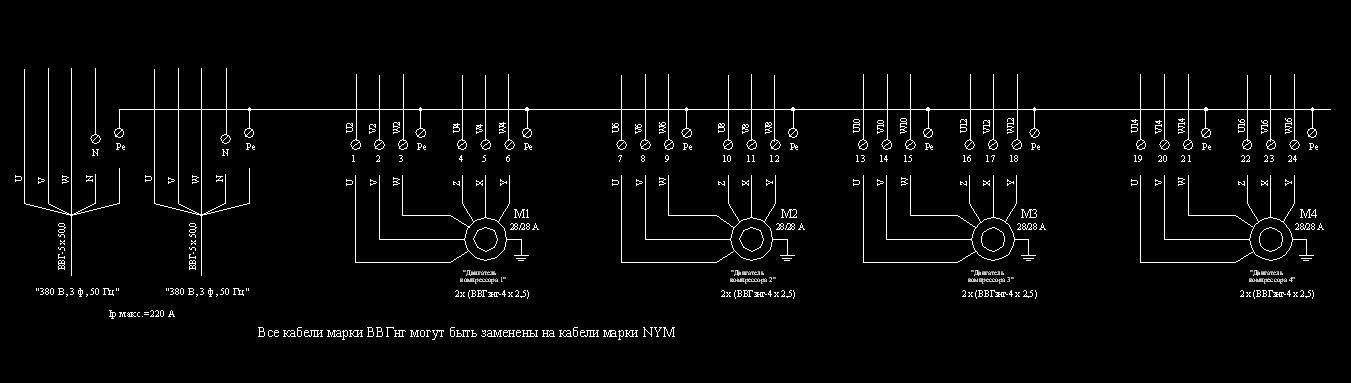

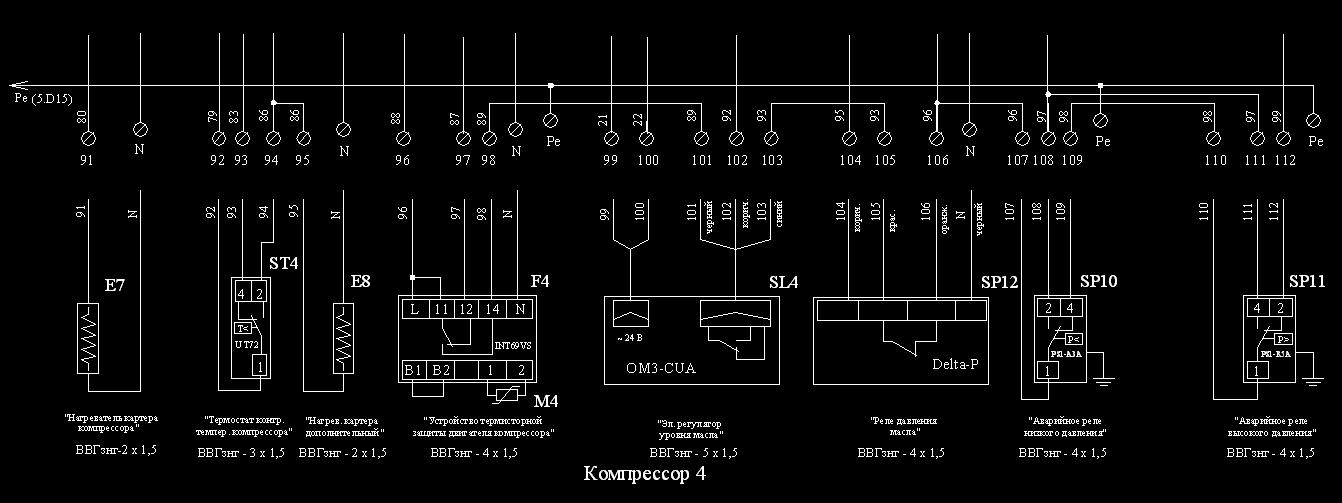

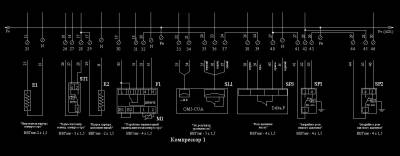

Подключение элементов холодильной централи к шкафу управления:
