ШКАФ УПРАВЛЕНИЯ ВЕНТИЛЯЦИОННОЙ УСТАНОВКОЙ ETH-2x6.B-OPTIMUS 9, СО ВСТРОЕННЫМ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ.
Основные характеристики шкафа:

Конфигурация оборудования из меню;
Нагрев водяным калорифером;
Охлаждение водой или фреоном (ККБ);
Встроенный контроллер вентиляции;
Габариты (400х600 мм);
Класс защиты IP 54.





Функции управления.
Заслонкой наружного воздуха с возвратной пружиной – двухпозиционное регулирование ~220В;
Приточным (и вытяжным) вентиляторами общей мощностью: при 3х380В до 7,5 кВт, при 1х220В до 3,5 кВт;
Водяным калорифером с 3-позиционным приводом клапана ~220В, или с приводом ~24В по сигналу 0–10В;
Водяным охладителем с 3-позиционным приводом клапана ~220В, или с приводом ~24В по сигналу 0-10В;
Скоростью вращения вентиляторов (4 - скорости, переключение кнопками на контроллере);
Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5А,
или фреоновым охладителем с собственной автоматикой;
Насосом рециркуляции ~220В; Переключение режимов «Зима/Лето»;
Регулирование температуры приточного воздуха и температуры обратной воды;
Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.

Функции включения и контроля.
Защита питающих цепей автоматическими выключателями;
Световая индикация подачи питающего напряжения и включения системы;
Автомат защиты двигателя вентилятора с настройкой рабочего тока;
Контроль загрязнения воздушного фильтра;
Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;
Три уровня активной защиты от замораживания по датчикам температуры;
Защита от замораживания по капиллярному термостату;
Контроль работы насоса рециркуляции с защитой по реле протока или по термоконтакту;
Световая индикация работы и аварии насоса;
Контроль сигнала внешней пожарной сигнализации;
Контроль обрыва датчиков температуры;
Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
ДУ включением/выключением или переключением режимов «День/Ночь»;
Выход на внешнюю сигнализацию об аварии.

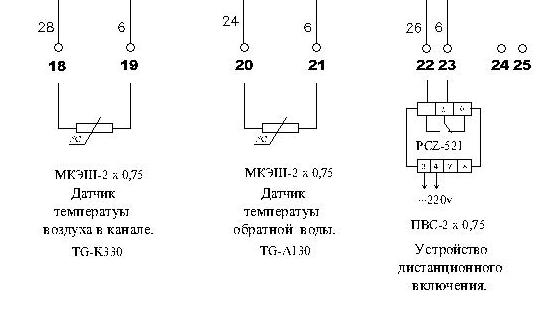

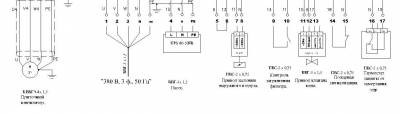

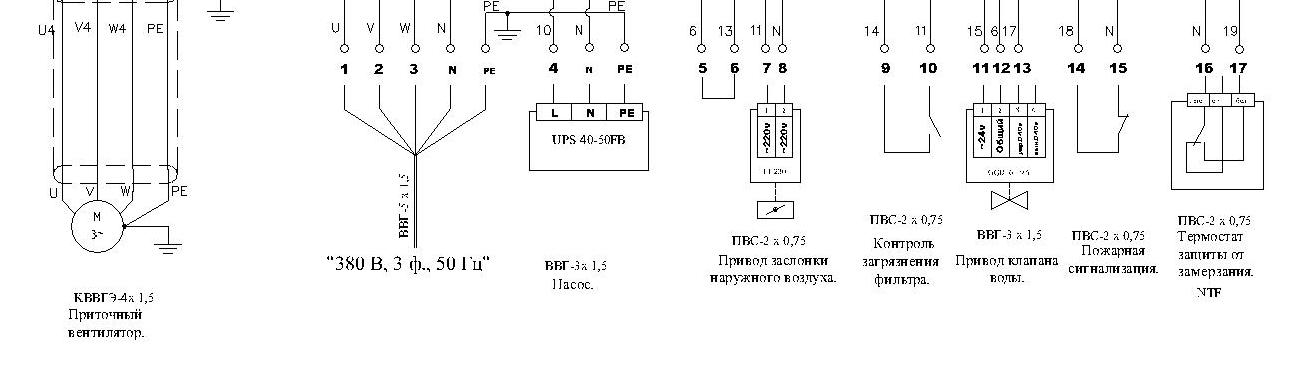

СХЕМА ПОДКЛЮЧЕНИЯ.



Возможные конфигурации:

1) Воздушная заслонка с возвратной пружиной 1х220В, приточный вентилятор с тиристорным регулированием скорости 1х220В, вытяжной вентилятор без регулирования скорости 1х220В, циркуляционный насос 1х220В, привод клапана 1х24В по сигналу 0 – 10В, регулировка температуры в канале, дополнительная сигнализация загрязнения фильтра.

2) Воздушная заслонка с возвратной пружиной 1х220В, приточный вентилятор с частотным регулированием скорости 3х380В и вытяжной вентилятор с частотным регулированием скорости 3х380В, циркуляционный насос 1х220В, 3-позиционный привод клапана 1х220В, регулировка температуры в канале, ДУ включением/выключением (или изменением уставок День/Ночь).

3) Воздушная заслонка с возвратной пружиной 1х220В, приточный вентилятор с частотным регулированием скорости 3х380В и вытяжной вентилятор с частотным регулированием скорости 3х380В, циркуляционный насос 1х220В, привод клапана 1х24В по сигналу 0–10В, регулировка температуры в канале, ДУ включением/выключением (или изменением уставок День/Ночь).

4) Воздушная заслонка с возвратной пружиной 1х220В, приточный и вытяжной вентиляторы с частотным регулированием скорости (один преобразователь частоты) 3х380В, циркуляционный насос 1х220В с реле протока, привод клапана 1х24В по сигналу 0–10В, регулировка температуры в канале, переключатель «Зима-Лето», ДУ включением/выключением (или изменением уставок День/Ночь).

5) Воздушная заслонка с возвратной пружиной 1х220В, приточный и вытяжной вентиляторы с автотрансформаторным регулированием скорости 1х220В (два однофазных трансформатора), циркуляционный насос 1х220В, привод клапана 1х24В по сигналу 0–10В, регулировка температуры в канале, регулировка влажности по комнатному гигростату.

6) Воздушная заслонка с возвратной пружиной 1х220В, приточный и вытяжной вентиляторы с автотрансформаторным регулированием скорости (два трансформатора) 3х380В, циркуляционный насос 1х220В, привод клапана 1х24В по сигналу 0–10В, регулировка температуры в канале, ДУ включением/выключением (или изменением уставок День/Ночь).

7) Воздушная заслонка с возвратной пружиной 1х220В, приточный и вытяжной вентиляторы с автотрансформаторным регулированием скорости (четыре трансформатора) 3х380В, циркуляционный насос 1х220В, привод клапана 1х24В по сигналу 0–10В, регулировка температуры в канале, ДУ включением/выключением (или изменением уставок День/Ночь).
