ШКАФ УПРАВЛЕНИЯ ВЕНТИЛЯЦИОННО-КЛИМАТИЧЕСКОЙ УСТАНОВКОЙ EFH-1x220.BO-ПЛК110
Шкаф автоматики предназначен для управления вентиляционной климатической установкой, состоящей из:

- наружная заслонка, плавно регулируемая;
- вытяжная заслонка, плавно регулируемая;
- рециркуляционная заслонка, плавно регулируемая;
- вытяжная наружная заслонка, плавно регулируемая;
- воздушный фильтр;
- водяной калорифер первого нагрева;
- водяной калорифер охлаждения;
- водяной калорифер догрева;
- приточный вентилятор;
- вытяжной вентилятор.

Общий вид вентиляционной климатической установки (для модернизации системы автоматизированного управления):



Функции управления шкафа EFH-1x220.BO-ПЛК110:
- плавное управление входной заслонкой с позиционированием (привод 24В, 0-10В);
- плавное управление рециркуляционной заслонкой с позиционированием (привод 24В, 0-10В);
- плавное управление выпускной заслонкой с позиционированием (привод 24В, 0-10В);
- плавное управление выпускной наружной заслонкой с позиционированием (привод 24В, 0-10В);
- управление сервоприводом регулирования температуры калорифера 1-го нагрева (24В, 0-10В);
- управление сервоприводом регулирования температуры калорифера холодной воды (24В, 0-10В);
- управление сервоприводом регулирования температуры калорифера догрева (24В, 0-10В);
- управление циркуляционным насосом горячей воды системы 1-го подогрева;
- управление циркуляционным насосом холодной воды;
- управление циркуляционным насосом горячей воды системы догрева;
- управление приточным вентилятором;
- управление вытяжным вентилятором;
- запуск вентиляторов с задержкой по времени, пуск "звезда-треугольник".

Функции контроля шкафа EFH-1x220.BO-ПЛК110:
- контроль "Замораживания" по обратной воде;
- контроль "Замораживания" по воздуху;
- контроль срабатывания пожарной сигнализации;
- контроль загрязнения фильтра;
- контроль работы вентилятра приточного;
- конроль работы вентилятора вытяжного;
- контроль и регулирование температуры в канале после 1-го подогрева;
- контроль и регулирование температуры в канале после охлаждения;
- контроль и регулирование температуры приточного воздуха после догрева;
- контроль и каскадное регулирование температуры в помещении (на ледовой арене);
- контроль и регулирование влажности воздуха в помещении (на ледовой арене);
- регулирование температуры приточного воздуха, как с помощью теплоносителя,
  так и с помощью плавного регулирования заслонок подачи воздуха;
- отработка режимов "Летний - лёд со зрителями", "Летний - лёд без зрителей",
  "Летний - Ночной", "Летний - экономичный", "Зимний - лёд со зрителями",
  "Зимний - Лед без зрителей", "Зимний - Ночной", "Зимний - Экономичный",
  "Дежурный", "Пожар", "Угроза размораживания по воздуху", "Угроза размораживания
  по обратной воде";
- контроль и управление автоматикой шкафа выведено на цветную сенсорную панель;
- возможны режимы "Ручного управления" и "Автоматического управления";
- выносной пульт сигнализации об авариях.

Автоматика.
Силовые элементы автоматики реализованы на комплектующих АВВ.
Измерительные и регулирующие элементы автоматики фирмы OWEN - к ним относятся:
- ПЛК-110-32;
- МУ110-6У;
- MB110-8A;
- ТРМ212-РУ.
Средства визуализации и управления:
- цветная сенсорная панель СП-270.

Программное обеспечение.
Програмное обеспечение для ПЛК110 выполнено в среде CoDeSys v. 2.
Визуализация и управление на ПЭВМ оператора в среде Simp Light Pro.
Конфигурирование панели оператора - прикладным ПО для СП-270.

Сети и передача данных.
В пределах шкафа управления, реализована сетевая интеграция приборов по сети RS-485,  протокол owen.
Все измерительно-регулирующие приборы посредством сети заведены на ПЛК110, где реализована основная
логика управления, контроля, сигнализации и передачи данных оператору по сети Ethernet.

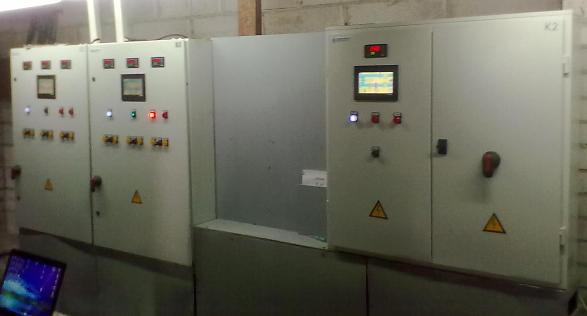

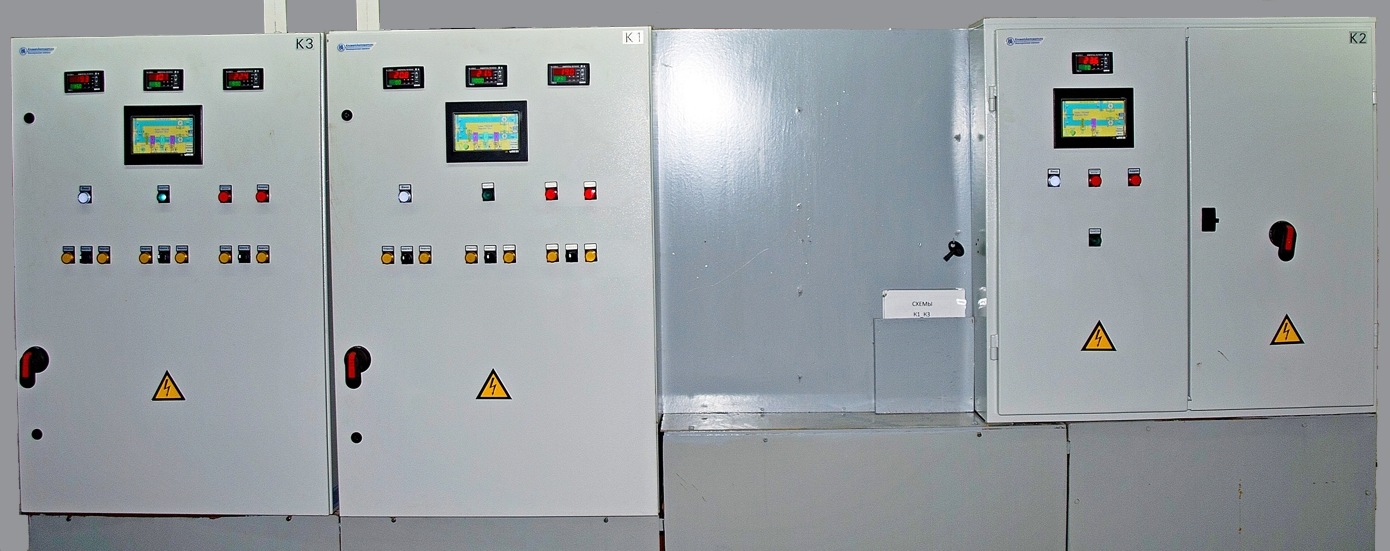

Общий вид 2-х шкафов управления EFH-1x220.BO-ПЛК110,
установленных на Гродненском ледовом дворце, предназначенных
для управления 2-мя вентиляционно-климатическими установками:

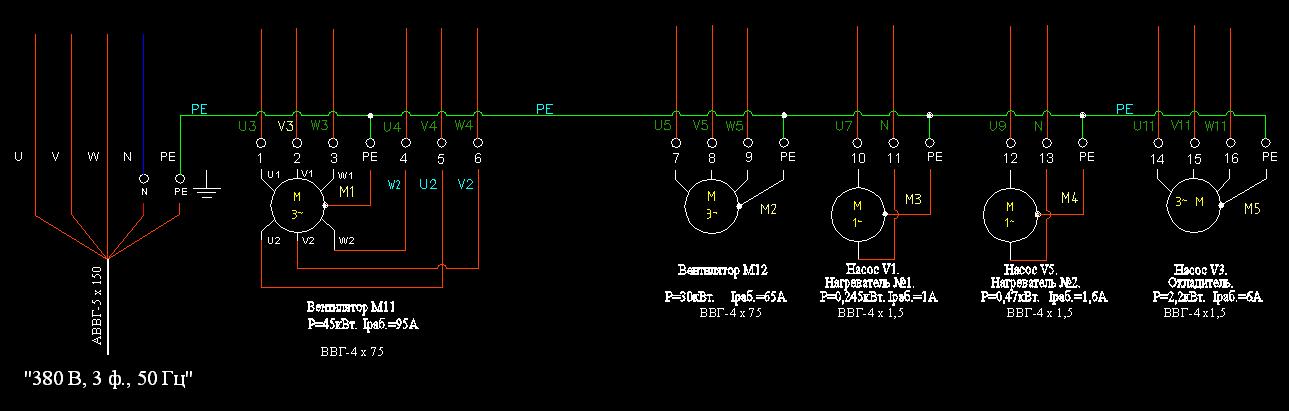

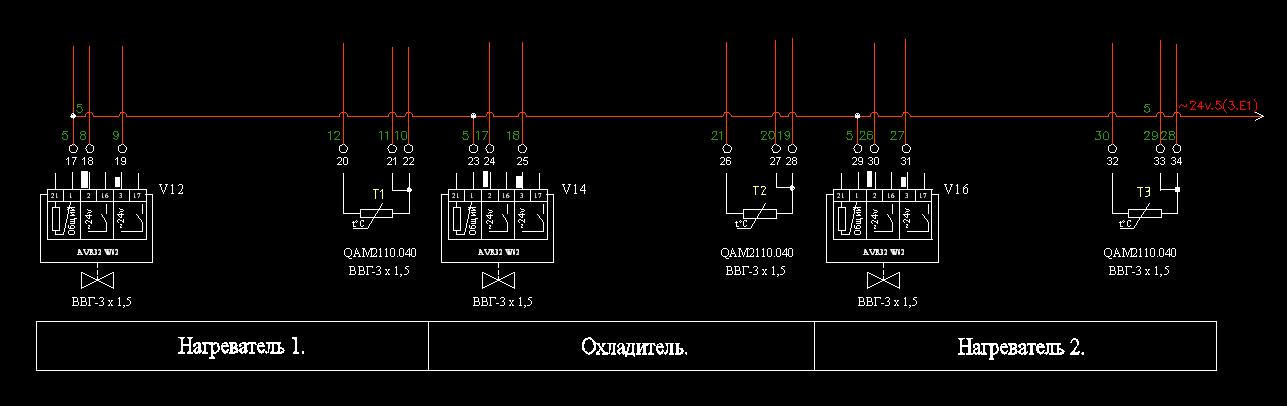

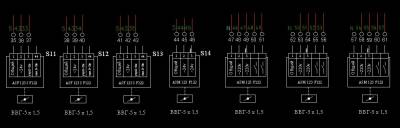

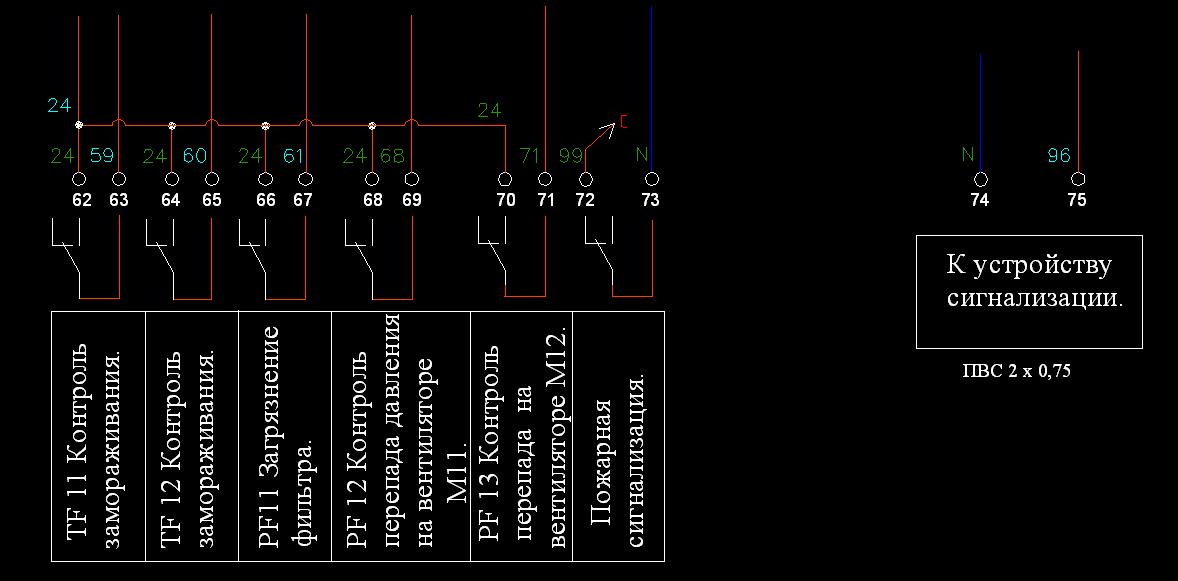

Схема внешних подключений.

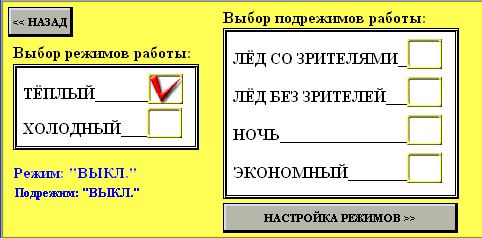

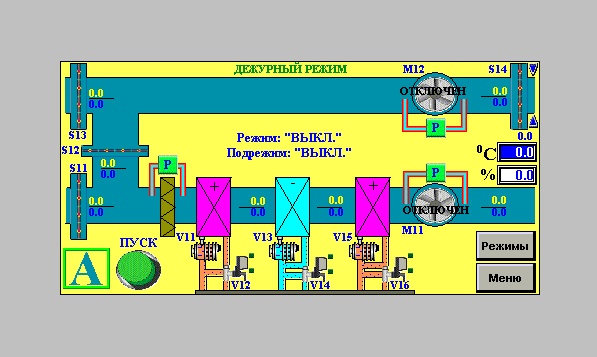

Вид технологического процесса с сенсорной панели оператора.

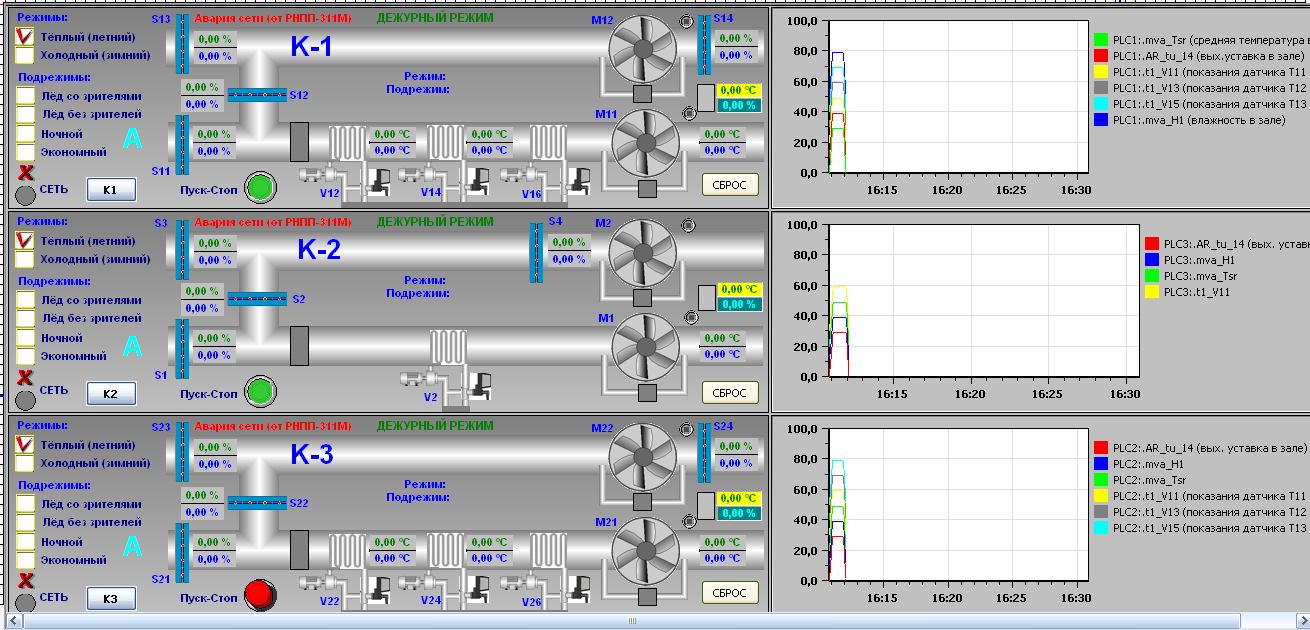

Мониторинг и удалённое управление 3-мя вентиляционно-климатическими установками.

Система удалённого управления и мониторинга, разработана в СКАДА Simp Light Pro.
Сетевые переменные от шкафа управления к компьютеру оператора передаются по
сети Ethernet.

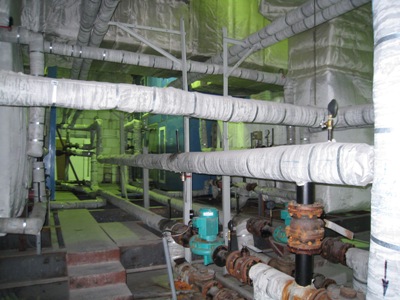

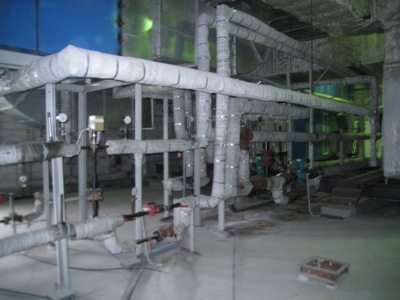

Так это выглядит на объекте.
